Waarom is Deze Keuze Belangrijk?
De keuze tussen loodvrij en loodhoudend solderen raakt elk aspect van uw PCB assemblage: procestemperaturen, componentcompatibiliteit, betrouwbaarheid, kosten en — niet onbelangrijk — wettelijke toelating op de Europese markt. Een verkeerde keuze kan leiden tot velduitval, RoHS-boetes of onnodige meerkosten.
For more information on industry standards, see printed circuit board and IPC standards.
Sinds de invoering van de EU RoHS-richtlijn in 2006 is loodvrij solderen de standaard voor consumentenelektronica. Maar voor militaire, medische en bepaalde industriële toepassingen blijft loodhoudend soldeer toegestaan — en soms zelfs vereist.
Smeltpunt SnPb
Smeltpunt SAC305
Max. lood (RoHS)
Markt is loodvrij
Soldeerlegering: Samenstelling & Smeltpunten
De meest gebruikte soldeerlegaringen zijn Sn63Pb37 (eutectisch lood) en SAC305 (loodvrij). Maar er zijn meer opties, elk met specifieke voor- en nadelen.
| Legering | Samenstelling | Smeltpunt | Type | Toepassing |
|---|---|---|---|---|
| Sn63Pb37 | 63% tin, 37% lood | 183°C | Loodhoudend | Militair, ruimtevaart |
| Sn60Pb40 | 60% tin, 40% lood | 183–190°C | Loodhoudend | Handmatig solderen |
| SAC305 | 96,5% Sn, 3% Ag, 0,5% Cu | 217–220°C | Loodvrij | Standaard SMT |
| SAC387 | 95,5% Sn, 3,8% Ag, 0,7% Cu | 217°C | Loodvrij | Hogere betrouwbaarheid |
| SnBi58 | 42% Sn, 58% Bi | 138°C | Loodvrij | Laag-temperatuur SMT |
| Sn99Cu1 | 99% Sn, 1% Cu | 227°C | Loodvrij | Wave soldering, goedkoop |
Legering Advies
SAC305 is de industriestandaard voor loodvrij SMT assemblage. Maar als uw product gevoelig is voor thermische stress — denk aan dunne flex-PCB's of temperatuurgevoelige componenten — overweeg dan SnBi-legeringen met een smeltpunt van slechts 138°C. Wij zien een groeiende vraag naar deze low-temp legeringen, vooral voor flexibele PCB's."Mijn vuistregel is eenvoudig: controleer elk ontwerp tegen IPC-A-610, IPC-2221 of IPC/WHMA-A-620 en houd minimaal 10% mechanische en thermische marge aan voordat u vrijgave geeft."
Hommer Zhao, Founder & CEO, WIRINGO
Reflow Profiel & Procestemperaturen
Het hogere smeltpunt van loodvrij soldeer heeft directe gevolgen voor het reflow profiel. De piektemperatuur stijgt van ∼225°C naar ∼245°C — een verschil dat impact heeft op componentstress, energieverbruik en procesvenster.
| Parameter | SnPb (loodhoudend) | SAC305 (loodvrij) |
|---|---|---|
| Smeltpunt | 183°C | 217–220°C |
| Preheat zone | 100–150°C | 150–200°C |
| Soak tijd | 60–90 sec | 60–120 sec |
| Piektemperatuur | 220–230°C | 240–250°C |
| Tijd boven liquidus | 45–75 sec | 40–80 sec |
| Procesvenster | Breed (±10°C) | Smaller (±5°C) |
| Koelsnelheid | 2–4°C/sec | 3–6°C/sec (sneller = beter) |
Opgelet: Mixed Assembly
Betrouwbaarheid & Mechanische Sterkte
De betrouwbaarheid van soldeerverbindingen hangt af van de toepassing. Loodvrij en loodhoudend soldeer presteren elk beter in verschillende stressscenario's.
| Eigenschap | SnPb | SAC305 | Winnaar |
|---|---|---|---|
| Treksterkte | ∼35 MPa | ∼45 MPa | SAC305 |
| Thermische cycling | Goed | Zeer goed | SAC305 |
| Schokbestendigheid | Zeer goed (ductiel) | Matig (bros) | SnPb |
| Trillingsbestendigheid | Uitstekend | Matig tot goed | SnPb |
| Kruipweerstand | Laag | Hoog | SAC305 |
| Bevochtiging | Uitstekend | Goed | SnPb |
Voordelen Loodvrij (SAC305)
- Hogere treksterkte en kruipweerstand
- Beter bij thermische cycling (-40 tot +125°C)
- RoHS-compliant, wereldwijd verkoopbaar
- Lagere milieubelasting bij verwerking
- Betere prestaties bij hoge temperaturen
Voordelen Loodhoudend (SnPb)
- Betere schok- en trillingsbestendigheid
- Uitstekende bevochtiging en vloeieigenschappen
- Breder procesvenster (fouttoleranter)
- Lagere procestemperaturen (minder stress)
- Eenvoudiger handmatig rework
Betrouwbaarheid in de Praktijk
In 20 jaar PCB assemblage heb ik gezien dat de betrouwbaarheidsverschillen tussen loodvrij en loodhoudend veel kleiner zijn dan vaak wordt beweerd. Met een goed geoptimaliseerd reflow profiel en correcte oppervlakteafwerking behalen we met SAC305 vergelijkbare of betere first-pass yields dan vroeger met SnPb."Mijn vuistregel is eenvoudig: controleer elk ontwerp tegen IPC-A-610, IPC-2221 of IPC/WHMA-A-620 en houd minimaal 10% mechanische en thermische marge aan voordat u vrijgave geeft."
Hommer Zhao, Founder & CEO, WIRINGO
Tin Whiskers: Risico & Mitigatie
Tin whiskers zijn microscopisch kleine, naaldvormige kristallen die spontaan groeien vanuit tinnen oppervlakken. Ze zijn één van de meest besproken risico's van loodvrij solderen, hoewel het probleem primair gerelateerd is aan pure tin-coatings op componentpinnen — niet aan het soldeer zelf.
1–10 mm
Mogelijke whisker lengte
10–50V
Kortsluiting doorbreekt whisker
≥3% Pb
Onderdrukt whisker groei
Mitigatiestrategieën
Conformal coating
Een 50-75 μm acryl- of urethaancoating voorkomt dat whiskers circuits overbruggen.
Nikkel-barrièrelaag
Een nikkel onderlaag onder de tincoating reduceert mechanische spanning en whiskergroei.
Tin-lood afwerking
Waar RoHS-uitzonderingen gelden, onderdrukt ≥3% lood in de tinlaag whiskervorming effectief.
Annealing
Thermische nabehandeling (150°C, 1 uur) vermindert interne spanning in de tinlaag.
ENIG/OSP afwerking
Gebruik ENIG of OSP op het PCB-oppervlak in plaats van hot-dip tin om whiskerrisico te elimineren.
Tin Whiskers vs Soldeer
RoHS & REACH Wetgeving
De Europese RoHS-richtlijn (Restriction of Hazardous Substances) beperkt het gebruik van lood en vijf andere stoffen in elektrische en elektronische apparatuur. Als u producten op de EU-markt verkoopt, moet u aan deze wetgeving voldoen.
RoHS Tijdlijn
RoHS 1 (2002/95/EC) aangenomen door EU
RoHS 1 van kracht — lood beperkt tot 0,1% in consumentenelektronica
RoHS 2 (2011/65/EU) — uitbreiding naar medische apparatuur en monitoring-instrumenten
RoHS 2 volledig van kracht voor medische apparatuur (Cat. 8)
RoHS 2 uitgebreid naar alle elektrische apparatuur (Cat. 11)
Herziening van diverse lood-uitzonderingen (lopend)
RoHS — Stoffen Beperking
- • Max. 0,1% lood (Pb) per homogeen materiaal
- • Max. 0,01% cadmium (Cd)
- • Max. 0,1% kwik (Hg)
- • Max. 0,1% zeswaardig chroom (Cr6+)
- • Max. 0,1% PBB en PBDE (vlamvertragers)
REACH — Aanvullende Eisen
- • Breder dan RoHS: alle chemische stoffen
- • SVHC-lijst (Substances of Very High Concern)
- • Lood staat op de SVHC-kandidaatlijst
- • Meldingsplicht bij >0,1% SVHC in product
- • Supply chain communicatieplicht
RoHS Uitzonderingen & Militaire Toepassingen
Niet alle toepassingen vallen onder de loodvrij-verplichting. De RoHS-richtlijn bevat een bijlage met specifieke uitzonderingen (exemptions) waar loodhoudend soldeer nog is toegestaan.
| Sector | Loodvrij Verplicht? | Toelichting |
|---|---|---|
| Consumentenelektronica | Ja, verplicht | Volledige RoHS-compliance vereist |
| Industrieel | Ja, verplicht | Sinds RoHS 2 (2011/65/EU) |
| Medisch (klasse I-III) | Meestal ja | Uitzonderingen voor implantaten en IVD |
| Militair & Defensie | Nee, uitgezonderd | RoHS-scope sluit wapensystemen uit |
| Ruimtevaart | Nee, uitgezonderd | Tin whisker risico onacceptabel |
| Automotive | Ja, via ELV | End-of-Life Vehicles richtlijn (2000/53/EC) |
| High-rel / servers | Deels | Specifieke exemptions voor flip-chip en BGA |
Praktijkadvies voor Inkopers
Als inkoper moet u niet alleen weten of uw eindproduct RoHS-compliant moet zijn, maar ook de gehele keten controleren. Vraag uw PCB assemblage partner altijd om een RoHS-conformiteitsverklaring én materiaalcertificaten. Bij ons krijgt u standaard een IPC-1752A Material Declaration bij elke bestelling."Mijn vuistregel is eenvoudig: controleer elk ontwerp tegen IPC-A-610, IPC-2221 of IPC/WHMA-A-620 en houd minimaal 10% mechanische en thermische marge aan voordat u vrijgave geeft."
Hommer Zhao, Founder & CEO, WIRINGO
Kostenvergelijking
Loodvrij solderen is inherent duurder dan loodhoudend, maar het verschil is kleiner dan veel inkopers denken. De meerkosten zitten in drie gebieden: materiaal, energie en procescontrole.
Materiaal: +15–25%
SAC305 bevat zilver, duurder dan lood
Energie: +5–10%
Hogere reflow temperaturen vereist
Proces: +3–5%
Striktere controle en inspectie
Totale Impact op Assemblagekosten
De soldeerlegering is slechts een klein deel van de totale PCB assemblagekosten. In de praktijk zien we:
Meerkosten soldeerpasta (materiaal)
Meerkosten totale assemblage
Bij volumes boven 1.000 stuks is het kostenverschil tussen loodvrij en loodhoudend assemblage verwaarloosbaar. De soldeerlegering maakt typisch minder dan 3% uit van de totale assemblagekosten.
Keuzematrix: Welke Soldeer Kiezen?
Gebruik onderstaande keuzematrix om snel te bepalen welke soldeerlegering het beste past bij uw toepassing.
| Uw Situatie | Aanbevolen Legering | Reden |
|---|---|---|
| Consumentenproduct, EU-markt | SAC305 (loodvrij) | RoHS verplicht |
| Automotive elektronica | SAC305 / SAC387 | ELV-richtlijn + hoge betrouwbaarheid |
| Medische apparatuur (niet-implantaat) | SAC305 | RoHS 2 van toepassing sinds 2015 |
| Militair / defensie | Sn63Pb37 | RoHS-uitgezonderd, tin whisker risico |
| Ruimtevaart | Sn63Pb37 | Geen rework mogelijk, maximale betrouwbaarheid |
| Temperatuurgevoelige componenten | SnBi58 (loodvrij) | Smeltpunt slechts 138°C |
| Hoge trillingen (transport, industrie) | SAC305 + underfill | Compenseer brosheid met underfill |
| Prototype / snel testen | SAC305 | Consistent met productie |
Mijn Aanbeveling
Kies standaard loodvrij (SAC305) tenzij uw toepassing onder een RoHS-uitzondering valt én er een aantoonbare technische reden is om loodhoudend te gebruiken. Het heeft geen zin om met loodhoudend te prototypen en dan loodvrij in productie te gaan — test altijd met de legering die u in productie gebruikt. Vraag een offerte aan en we adviseren u over de optimale legering voor uw project."Mijn vuistregel is eenvoudig: controleer elk ontwerp tegen IPC-A-610, IPC-2221 of IPC/WHMA-A-620 en houd minimaal 10% mechanische en thermische marge aan voordat u vrijgave geeft."
Hommer Zhao, Founder & CEO, WIRINGO
"Mijn grens is simpel: zodra toleranties minder dan 0,10 mm speling laten, moet het ontwerp aantoonbaar passen binnen IPC-A-610, IPC-6012 en het werkelijke procesvenster van de fabriek. Anders koopt u geen marge, maar herwerk."
Hommer Zhao, Founder & CEO, WIRINGO
Veelgestelde Vragen
Wat is het verschil tussen loodvrij en loodhoudend soldeer?
Het belangrijkste verschil is de samenstelling en het smeltpunt. Loodhoudend soldeer (Sn63Pb37) smelt bij 183°C en bevat lood. Loodvrij soldeer (SAC305) smelt bij 217-220°C en bevat tin, zilver en koper. Loodvrij voldoet aan RoHS-wetgeving; loodhoudend is verboden voor consumentenelektronica in de EU.
Is loodvrij solderen verplicht in Europa?
Ja, voor de meeste elektronica. De EU RoHS-richtlijn beperkt lood tot maximaal 0,1% in elektrische en elektronische apparatuur. Er bestaan uitzonderingen voor militaire, ruimtevaart en specifieke medische toepassingen.
Wat zijn tin whiskers en hoe voorkom je ze?
Tin whiskers zijn microscopische naaldvormige kristallen die groeien op tinnen oppervlakken en kortsluitingen kunnen veroorzaken. Preventie omvat conformal coating, nikkel-barrièrelagen, en het vermijden van pure tin afwerkingen. SAC305 soldeer zelf is resistent tegen whiskervorming.
Is loodvrij soldeer even betrouwbaar als loodhoudend?
Bij correct procesmanagement is loodvrij soldeer vergelijkbaar betrouwbaar. SAC305 presteert beter bij thermische cycling, terwijl SnPb beter is bij schokken en trillingen. Voor de meeste toepassingen is loodvrij met geoptimaliseerde profielen volledig betrouwbaar.
Wat kost loodvrij solderen extra?
De meerkosten zijn circa 2-5% op de totale assemblagekosten. Soldeerpasta zelf is 15-25% duurder door het zilvergehalte in SAC305, maar aangezien soldeer slechts een klein deel van de totale kosten uitmaakt, is de impact beperkt.
Bronnen & Referenties
Gerelateerde Artikelen

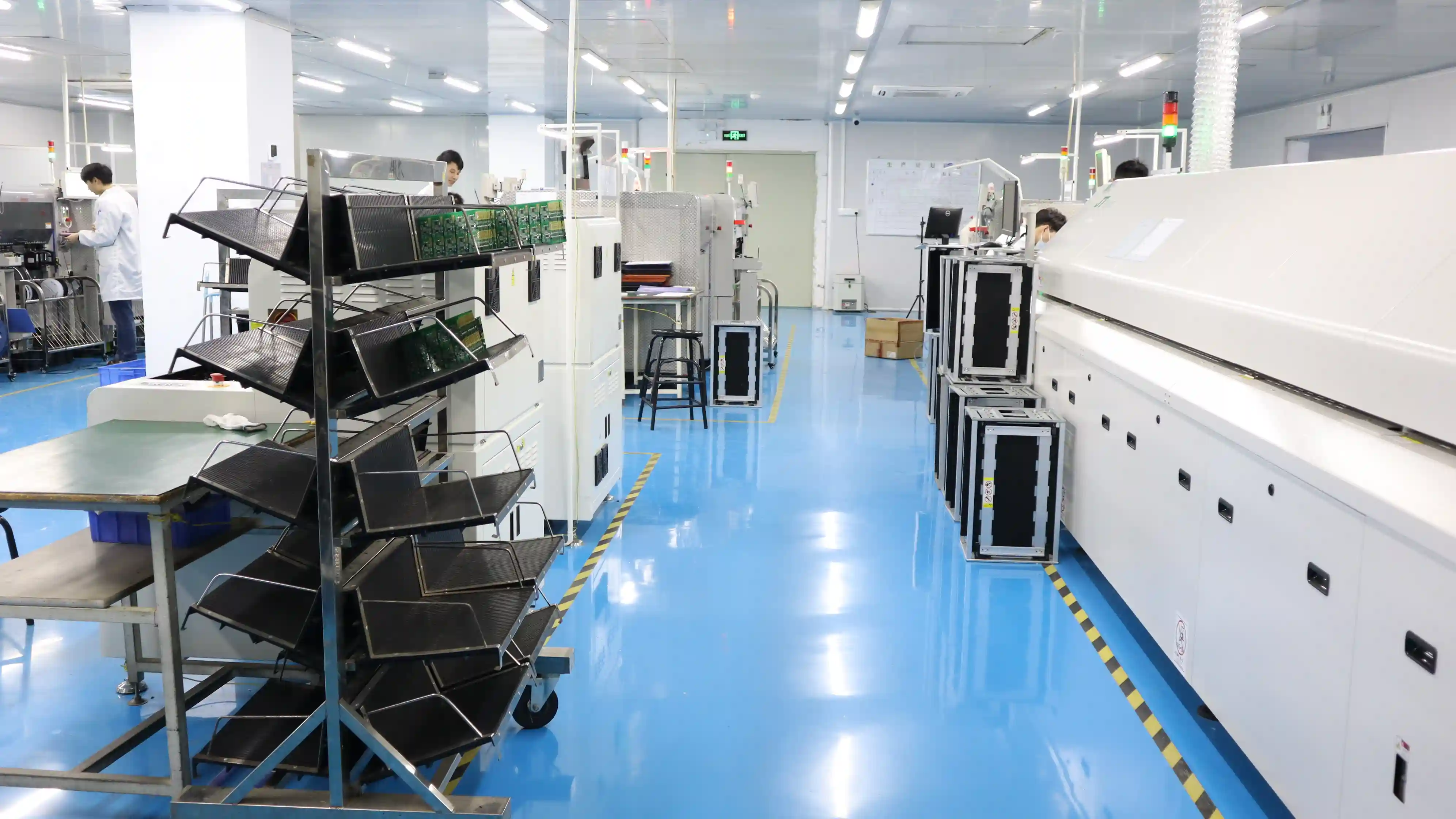

Soldeerpasta Selectie & Applicatie
