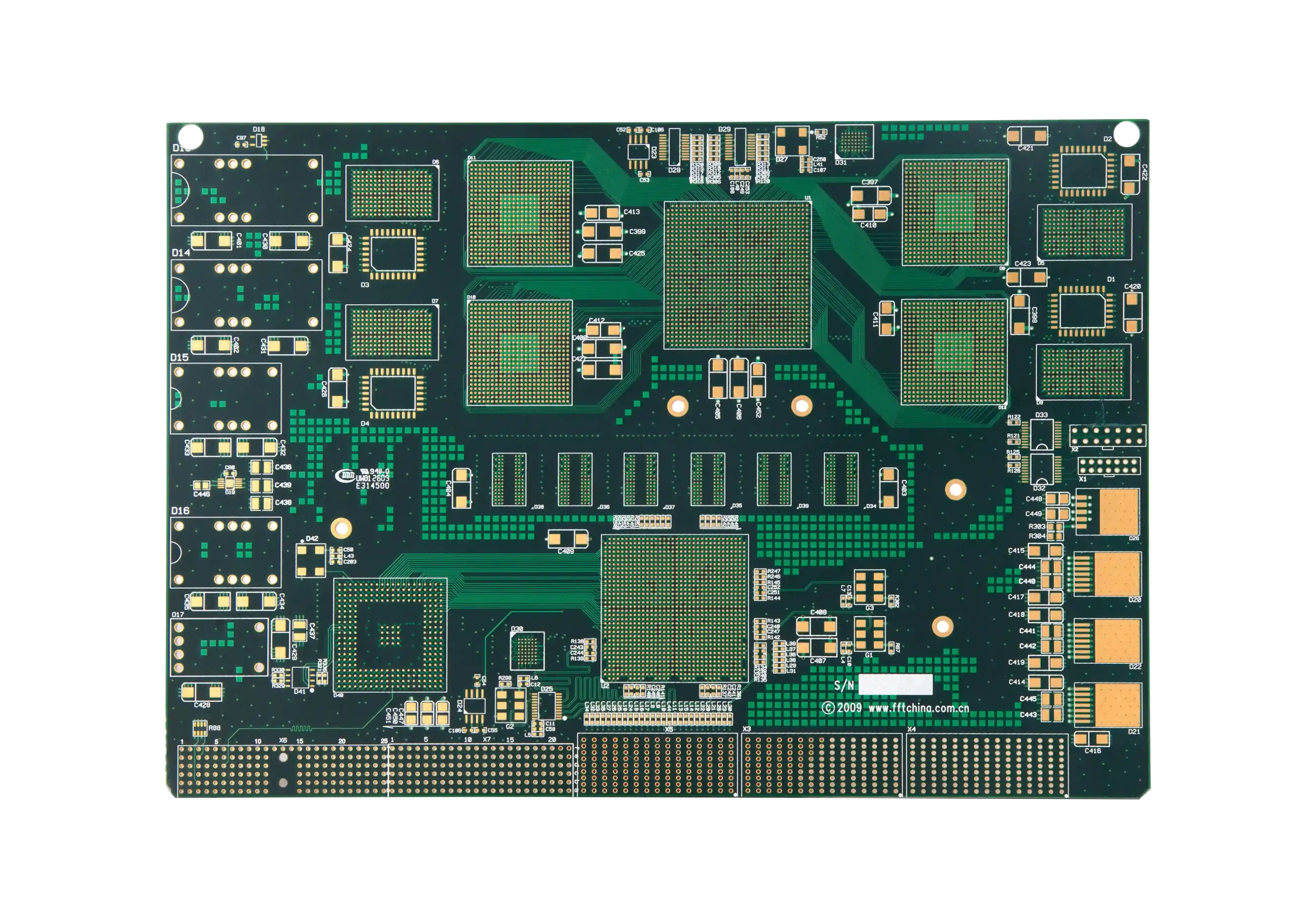

DUBBELZIJDIGE PRINTPLATEN
De meest veelzijdige PCB-configuratie voor compacte, kostenefficiënte elektronica
Dubbelzijdige PCB’s hebben kopersporen aan beide zijden van het substraat, verbonden via doorgemetalliseerde via’s. Deze 2-laagsconfiguratie biedt de ideale balans tussen eenvoud en functionaliteit — compact genoeg voor complexe circuits, maar aanzienlijk goedkoper dan meerlaagse ontwerpen. Meer dan 40% van alle wereldwijd geproduceerde printplaten is dubbelzijdig.
Vrijblijvende aanvraag
Certificaten per scope
Prototypes en kleine series
Voordelen
WAAROM DUBBELZIJDIGE PCB (2-LAAGS)?
1
Optimale Prijs-Prestatie
Goedkoper dan 4-laags PCBs bij vergelijkbare functionaliteit — een efficiënte keuze voor prijsbewuste projecten
2
Snelle Levertijd
Snelle doorlooptijden voor geschikte ontwerpen, per project bevestigd — ideaal voor prototypes en iteraties
3
Hogere Componentdichtheid
Beide zijden beschikbaar voor SMD-componenten — tot 2x meer capaciteit dan enkelzijdig
4
Bewezen Betrouwbaarheid
PTH vias met ≥25µm koperafzetting volgens IPC-6012 klasse 2/3 — geschikt voor industriële toepassingen
Technische Specificaties
Lagen2 lagen (top + bottom)
MateriaalFR4 (Tg 130/150/170/180°C), CEM-1, CEM-3
Plaatdikte0.4mm - 3.2mm (standaard 1.6mm)
Koperdikte0.5oz (17µm) - 6oz (210µm)
Min. Spoorbreedte/Afstand3mil / 3mil (0.075mm)
Min. Gatdiameter0.2mm (mechanisch) / 0.1mm (laser)
OppervlakteafwerkingHASL, Loodvrij HASL, ENIG, OSP, Immersion Ag/Sn
SoldermaskerGroen, Rood, Blauw, Zwart, Wit, Geel, Mat
ZeefdrukWit, Zwart, Geel (beide zijden)
Via TypesPTH (doorgeplaatst), via-in-pad, gevulde vias
ImpedantiecontroleJa, ±10% (microstrip & stripline)
LevertijdTypisch 5-7 dagen; spoed op aanvraag en afhankelijk van ontwerp, materiaal en capaciteit
TYPISCHE TOEPASSINGEN
LED Verlichting & Drivers
Industriële Besturingen (PLC)
Consumer Elektronica
IoT Sensoren & Modules
Automotive Elektronica (ECU)
Voedingen & Power Conversie
Telecommunicatie & Netwerkapparatuur
Medische Monitoring Apparaten
HVAC Regelunits
Prototyping & Productontwikkeling
Onze Werkwijze
WAAROM KLANTEN ONS KIEZEN
DFM
Review vooraf
Snel
Prototypedoorlooptijd
1+
Prototype & serie
Werkdag
Reactie
Productietoewijzing
Productie wordt per project toegewezen aan een benoemde groepsfaciliteit of productiepartner.
Gratis DFM Review
Ontwerpoptimalisatie inbegrepen. Wij helpen kosten besparen zonder kwaliteitsverlies.
IP Bescherming
Vraag eerst een NDA aan; deel vertrouwelijke bestanden pas na wederzijdse ondertekening.
SMT-productie in Shenzhen
- Componenten vanaf 01005
- 4 stikstof-reflowovens
- AI-ondersteunde 3D-AOI, MES-gekoppeld
- 01005 & PoP in stabiele serieproductie
