PCB Rework En Repair Services
BGA-vervanging, padherstel en ECO-modificaties met inspectie voordat herstelde boards terug naar test of klant gaan.

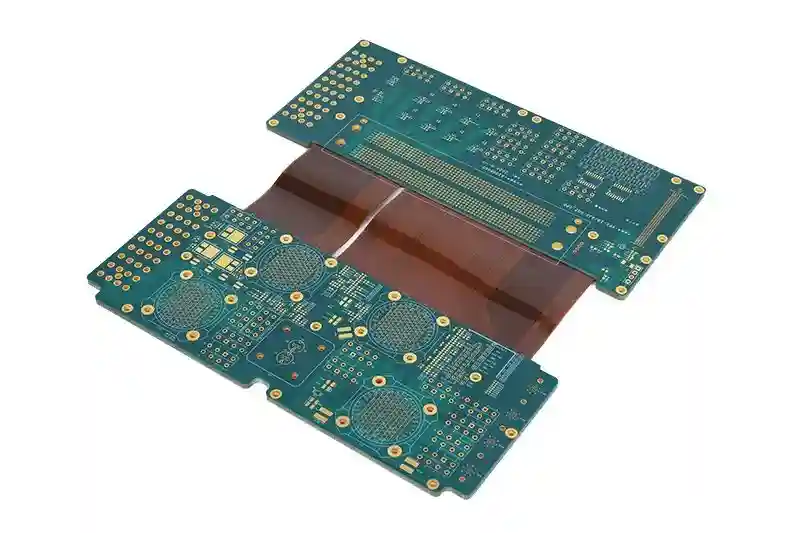

PCB rework vraagt meer dan een vaardige soldeerbout. Wij beslissen eerst of herstel technisch zinvol is, leggen het thermische proces vast en controleren het resultaat met AOI, microscoop, X-ray of functionele test. Zo voorkomt u dat een lokaal defect later terugkomt als veldstoring.
Wanneer Rework Waarde Toevoegt En Wanneer Niet
PCB rework en repair services zijn geschikt wanneer een lokaal defect de waarde van een complete assembly bedreigt: een verkeerd geplaatste BGA, een obsolete component, een ECO-wijziging na prototypevalidatie of een kleine batch met soldeerbruggen. Onze aanpak gebruikt de bestaande sterktes van PCB Assemblage: SMT assemblage, BGA montage, functionele test en AOI inspection service binnen één technische review.
Herstel is niet automatisch de beste keuze. Een board met verbrande laminate, meerdere lifted pads onder een fine-pitch BGA of vochtbelasting na verkeerde opslag kan na cosmetisch herstel nog steeds onbetrouwbaar zijn. Daarom behandelen wij rework als een beslisproces: eerst schade classificeren, dan herstelmethode kiezen, daarna inspectie en test vastleggen. De industrie gebruikt rework in electronics, IPC acceptatiekaders en package-specifieke richtlijnen rond Ball Grid Array als gemeenschappelijke taal voor die beoordeling.
Wat Wij Gecontroleerd Herstellen
SMT Componentvervanging
QFN, QFP, passieve componenten vanaf 01005, connectoren en fine-pitch-IC’s worden verwijderd en opnieuw geplaatst met gecontroleerde flux, voorverwarming en inspectie.
BGA Rework En Reballing
BGA-, LGA-, CSP- en µBGA-behuizingen worden lokaal verwarmd, cameragebaseerd uitgelijnd en na plaatsing gecontroleerd met röntgeninspectie.
Pad- En Traceherstel
Beschadigde pads, losgeraakte soldeervlakken, soldeermasker en korte kopersporen worden beoordeeld voordat herstel economisch of technisch wordt vrijgegeven.
ECO En Modificaties
Engineering Change Orders, zoals draadbruggen, componentwissels en correcties van polariteitsfouten, worden per revisie gedocumenteerd.
Inspectie Na Herstel
AOI, microscoopinspectie, röntgeninspectie van verborgen soldeerverbindingen en functionele tests worden gekoppeld aan de ernst van de afwijking.
Root-Cause Feedback
Terugkerende defecten worden niet alleen hersteld; wij koppelen bevindingen terug naar stencil, landpatroon, reflowprofiel of BOM-keuze.
Technische Scope En Grenzen
De praktische grens ligt bij betrouwbaarheid, niet bij soldeervaardigheid. Wij voeren geen repair uit wanneer koperhechting, via-integriteit, glasvezelschade of thermische geschiedenis onvoldoende vertrouwen geven voor vrijgave. Voor boards die nog in NPI zitten, koppelen wij hersteladvies aan engineering drawing review zodat dezelfde fout niet in de volgende build terugkomt.
Proces Van Intake Tot Vrijgave
Intake En Risicobeoordeling
Wij starten met foto's, foutomschrijving, revisiestand, BOM en testresultaten. Binnen de eerste review bepalen wij of herstel, vervanging of een nieuwe build de laagste totale risico's geeft.
Thermisch En Mechanisch Plan
Voor BGA, QFN of dichtbevolkte SMT leggen wij voorverwarming, nozzlekeuze, afscherming van omliggende onderdelen en het maximale aantal reworkcycli vast voordat een operator de printplaat verwarmt.
Gecontroleerde Verwijdering
Componenten worden verwijderd met hete lucht, IR of handsoldeerwerk, afhankelijk van behuizing, koperoppervlak en nabije kunststofdelen. Flux en desoldeerlitze worden gekozen op basis van de padconditie.
Padvoorbereiding En Herstel
Pads worden gereinigd, het soldeermasker wordt beoordeeld en losgeraakte pads of beschadigde sporen worden alleen hersteld als de elektrische en mechanische betrouwbaarheid verdedigbaar blijft.
Herplaatsing En Inspectie
Nieuwe of gereballde componenten worden met uitlijncontrole geplaatst, opnieuw gesoldeerd en daarna vrijgegeven via AOI, microscoop, röntgeninspectie of testfixture.
Rapportage En Preventie
U ontvangt herstelstatus, foto's of defectnotities waar nodig, plus DFM-advies als het defect terug te voeren is op footprint, stencil, vochtbeheer of process window.
Rework, Rebuild Of Scrap: De Keuze Moet Economisch En Technisch Kloppen
Een PCB repair project faalt vaak niet door het solderen zelf, maar door een verkeerd besluit vooraf. Een BGA opnieuw plaatsen kan technisch lukken en toch een slechte keuze zijn als de board al drie thermische cycli heeft gehad. Andersom kan een lokale ECO-jumper op 50 prototypeboards veel goedkoper zijn dan een complete nieuwe build. Wij gebruiken daarom een besliskader met boardwaarde, defectlocatie, inspectietoegang, reworkgeschiedenis en release-eis als harde variabelen.
| Route | Wanneer Kiezen | Belangrijkste Risico | Vrijgavecontrole |
|---|---|---|---|
| Lokale PCB rework | 1 defectzone, hoge boardwaarde, pads intact, testtoegang beschikbaar | Verborgen thermische schade of onvoldoende inspectie na herstel | AOI, microscoop, X-ray bij BGA/QFN en functionele test |
| ECO modificatie | Prototype of NPI batch met duidelijke old-to-new wijziging | Onvoldoende documentatie waardoor latere revisies afwijken | Revisielog, foto of instructie, elektrische test en klantvrijgave |
| Nieuwe assemblage | Meerdere defects, herhaalde procesfout of twijfel over laminate integrity | Langere doorlooptijd en nieuwe componentinkoop | First article inspection, AOI/X-ray en volledige testflow |
| Scrap zonder repair | Carbonisatie, delaminatie, onbekende thermische geschiedenis of veiligheidskritische twijfel | Korte termijn verlies, maar lager veldrisico | Scraprapport en root-cause correctie voor de volgende build |
Kostenfactor 1: Toegang
Een 0603 resistor vervangen op een open board is een ander project dan een µBGA onder een shield naast kunststof connectors. Hoe meer shielding, coating, thermische massa en nabije heat-sensitive parts aanwezig zijn, hoe groter de voorbereidingstijd en hoe belangrijker een rebuild-scenario wordt.
Kostenfactor 2: Bewijs
Repair zonder testbewijs is zelden acceptabel voor OEM-vrijgave. Voor verborgen joints vragen wij X-ray; voor voeding, sensor of communicatiecircuits vragen wij functionele test. De inspectiekosten moeten in de beslissing zitten, niet pas na het solderen worden ontdekt.
Kostenfactor 3: Herhaling
Als 3 van 100 boards hetzelfde defect tonen, is rework vaak logisch. Als 40 van 100 boards dezelfde bridge of open hebben, behandelen wij het als procesprobleem. Dan levert stencil-, footprint- of profielcorrectie meer waarde dan veertig losse reparaties.
Best Fit Voor Deze Service
- Lokale SMT- of THT-defects in prototype, NPI of low-volume builds.
- BGA-vervanging waarbij X-ray inspectie en padconditie controleerbaar zijn.
- ECO-modificaties met duidelijke oude en nieuwe revisie-instructies.
- Assemblages met hoge boardwaarde waar één componentfout geen volledige scrap hoeft te betekenen.
Niet Geschikt Zonder Review
- Verbrande laminate, carbon tracking of zichtbare delaminatie rond de defectzone.
- Herhaald BGA rework zonder documentatie van eerdere thermische cycli.
- Potting of parylene waarbij componenten niet bereikbaar zijn zonder boardbeschadiging.
- Serieproblemen waar procescorrectie nodig is voordat individuele boards worden hersteld.
BGA-REWORK EN HERSTEL VAN EEN VELDRETOUR
BGA-Vervanging Met Behoud Van Het Board
Situatie: Een klant met een kleine serie veldretouren zag intermitterende uitval die naar een BGA-component op de assemblage wees, maar wilde de boards niet afschrijven.
Uitdaging: Het herwerk mocht aangrenzende componenten en het laminaat niet beschadigen, en de oorzaak moest worden onderscheiden van een procesfout om herhaling te voorkomen.
Oplossing: Wij voerden een gecontroleerd thermisch profiel, BGA-reball en hersolderen uit, met X-ray-verificatie en een korte faalanalyse vooraf om de defectzone af te bakenen.
Resultaat: De boards werden hersteld en opnieuw vrijgegeven na functionele test, met aangescherpte acceptatiecriteria voor de volgende build.
- BGA-reball met X-ray-verificatie
- Faalanalyse vóór herwerk
Veelgestelde vragen
Kan mijn geassembleerde PCB nog betrouwbaar worden gerepareerd?
PCB-reparatie is betrouwbaar als de schade beperkt is tot componenten, lokale pads of korte sporen en de printplaat geen delaminatie, verkoling of vochtgerelateerde schade heeft. Wij beoordelen herstel volgens de acceptatiecriteria van IPC-A-610 en de reworkregels van IPC-7711/7721. Bij BGA of QFN vragen wij meestal om toegang tot röntgeninspectie, omdat verborgen soldeerverbindingen niet visueel te beoordelen zijn. Als herstel meer risico oplevert dan een nieuwe assemblage, adviseren wij vervanging in plaats van rework.
Ik heb 25 printplaten met een verkeerde IC-revisie; is ECO-rework zinvol?
ECO-rework is vaak zinvol bij 25 printplaten als de IC thermisch bereikbaar is, de nieuwe pinout gelijk blijft en de BOM-wijziging geen extra firmware- of testwijziging vereist. Wij vragen dan de oude en nieuwe onderdeelnummers, assemblagetekening, centroidgegevens en testinstructies. Bij fine-pitch-QFN of BGA voegen wij röntgen- of microscoopinspectie toe. De economische grens ligt meestal bij de verhouding tussen componentwaarde, reworktijd en de kosten van een volledig nieuwe assemblage.
Hoe vaak mag een BGA of pad opnieuw worden bewerkt?
Een BGA of pad mag niet onbeperkt opnieuw worden bewerkt; wij hanteren meestal maximaal 2 tot 3 thermische cycli als praktische bovengrens voordat padhechting en laminaatintegriteit te veel risico lopen. IPC-7711/7721 behandelt rework, modification en repair als gecontroleerde processen, niet als onbeperkte reparatievrijheid. Bij IPC Class 3 of medische producten hanteren wij een lagere tolerantie voor herhaald rework en kan een nieuwe printplaat technisch verstandiger zijn.
Welke bestanden moet ik meesturen voor PCB-reworkdiensten?
Stuur minimaal de BOM, assembly drawing, Gerber of ODB++, pick-and-place data, foto's van het defect en de gewenste acceptatiecriteria mee. Voor BGA rework zijn package datasheet, thermal constraints en eerdere reflowinformatie nuttig. Voor ECO-modificaties hebben wij ook een duidelijke old-to-new wijzigingslijst nodig. Met deze gegevens kunnen wij binnen 1 werkdag bepalen of het rework technisch haalbaar is en welke inspectie nodig is voor vrijgave.
Moet ik kiezen voor BGA-rework of de printplaten opnieuw laten assembleren?
Kies BGA-rework als de printplaatwaarde hoog is, het defect lokaal is en röntgeninspectie na herstel mogelijk blijft. Kies een nieuwe assemblage als meerdere BGA’s defect zijn, het laminaat zichtbaar beschadigd is of eerdere reworkcycli de pads al hebben verzwakt. Voor prototypes en NPI-series is rework vaak sneller dan een nieuwe productieronde. Voor serieproductie met terugkerende defecten is oorzaancorrectie belangrijker dan telkens dezelfde printplaten herstellen.
Kunnen jullie conformal coating verwijderen en na een reparatie opnieuw aanbrengen?
Ja, conformal coating kan lokaal worden verwijderd en opnieuw aangebracht als het coatingtype bekend is en de reparatiezone bereikbaar blijft. Acrylcoating is meestal het eenvoudigst na te bewerken; siliconen en polyurethaan vragen meer procescontrole. Na componentvervanging controleren wij maskering, kruipafstanden en visuele dekking voordat de printplaat opnieuw wordt vrijgegeven. Bij parylene of ingieten is reparatie vaak beperkt of economisch niet zinvol.
