WAT IS FLEX PCB PRODUCTIE?
Flexibele printplaten — flex PCBs of FPCs — zijn printplaten gebouwd op een polyimide (PI) substraat in plaats van star FR-4. Dat klinkt als een simpel materiaalverschil, maar de implicaties voor uw product zijn aanzienlijk. Een flex board buigt, vouwt en wringt zich door behuizingen waar een starre PCB simpelweg niet past. Denk aan medische endoscoop-handstukken, vouwbare smartphones, of de scharnierverbinding in een laptop.
In onze productie zien wij flex PCBs voor twee hoofdcategorieën: statische buiging (één keer installeren, dan blijft het board in positie) en dynamische buiging (het board beweegt continu tijdens gebruik). Dat verschil bepaalt alles — materiaaldikte, kopergewicht, coverlay-keuze, en of u überhaupt componenten op het buiggebied mag plaatsen. De meeste DFM-fouten die wij detecteren in tekeningen van nieuwe klanten ontstaan omdat iemand een flex board ontwerpt alsof het star is.
Onze flex PCB lijn produceert volgens IPC-6013 (specificatie voor flexibele printed boards) en wij inspecteren conform IPC-A-600. Dat klinkt als een formaliteit, maar in de praktijk betekent het dat wij coverlay-uitlijning tot 0.1mm tolereren, via-plating op 20μm minimaal garanderen, en dat elk board een 100% elektrische test doorloopt voordat het onze fabriek verlaat.
- Polyimide substraat: 25μm, 50μm, 75μm, 100μm dikte opties
- Coverlay (polyimide + adhesive) in plaats van soldeermasker op flex-gebieden
- Stiffeners: FR-4, aluminium of roestvrijstaal voor connector-gebieden
- EMI shielding: copper foil laminatie of silver ink screen
ONZE FLEX PCB CAPABILITIES
Hieronder vindt u de parameters die écht uitmaken voor uw project. Niet de marketing-brochure cijfers, maar wat onze lijn daadwerkelijk levert op consistente basis.
Laagconfiguratie
1-laags tot 8-laags flex. Single-sided (1F), double-sided (2F), en multilayer (4F-8F) met bonded of bookbinder constructie. Voor 6+ lagen adviseren wij een hybrid stackup: FR-4 stiffener zones gecombineerd met flex zones om yield te maximaliseren.
Minimale Features
Lijn/spacing: 0.075mm/0.075mm (1-2 laags), 0.1mm/0.1mm (4+ lagen). Via: 0.2mm gat, 0.4mm land. Coverlay opening: 0.15mm van pad-rand. Deze cijfers zijn haalbaar op dagelijkse basis — geen lab-omstandigheden.
Materiaalopties
Polyimide film (DuPont Pyralux, Panasonic R-F775), adhesive-based of adhesive-less laminaten. Adhesive-less (cast of plated copper) verdient de voorkeur voor dynamische flex — geen delaminatie-risico bij herhaalde buiging. Koper: ¼ oz (8.75μm) tot 2 oz (70μm).
Coverlay & Afwerking
Polyimide coverlay met epoxy of acrylic adhesive (standaard). Photo-imageable coverlay (PIC) voor fijne pitch componenten. Oppervlakteafwerking: ENIG, ENEPIG, OSP, immersion tin, hard gold (connector fingers). Selectief: soldeermasker op stiffener zones, coverlay op flex zones.
Stiffener Opties
FR-4 stiffener (0.2-2.0mm) voor SMT-zones, aluminium (0.5-3.0mm) voor thermische dissipatie, roestvrijstaal (SUS304) voor extreme mechanische belasting. Bevestiging via epoxy of thermisch gelamineerd — keuze bepaalt herwerkbaarheid.
Test & Inspectie
100% elektrische test (flying probe of fixture-based). AOI op alle sporen. Coverlay uitlijningscontrole via visuele inspectie per IPC-A-600. Bend-test op steekproefbasis: statisch per IPC-TM-650 2.4.3, dynamisch per klantspecificatie.
TECHNISCHE SPECIFICATIES
Een overzicht van onze productiecapaciteiten versus de IPC-standaard en het industriegemiddelde. De cijfers spreken voor zich — maar het verschil zit vooral in de consistentie. Wij garanderen deze parameters op elke order, niet alleen op de eerste drie prototypes.
| Parameter | IPC-6013 Standaard | Onze Capability | Industrie Benchmark |
|---|---|---|---|
| Min. lijnbreedte | 0.1mm | 0.075mm | 0.1mm |
| Min. spacing | 0.1mm | 0.075mm | 0.1mm |
| Via diameter (gat) | 0.25mm | 0.2mm | 0.25mm |
| Coverlay tolerantie | ±0.15mm | ±0.1mm | ±0.2mm |
| Buigstraal (dynamisch) | >10x dikte | 6x dikte (getest) | 10x dikte |
| Koper plating dikte | 15μm (Class 2) | 20μm (Class 3) | 15-18μm |
| Elektrische test dekking | Sample-based | 100% | Sample / 100% |
| Prototype levertijd | — | 5 werkdagen | 7-10 werkdagen |
WANNEER KIES JE FLEX PCB?
Dit is de vraag die wij het vaakst krijgen — en het antwoord is nuancerender dan de meeste bronnen suggereren. Flex is niet per definitie "beter" dan star. Het is een engineering-keuze met specifieke compromissen.
Kies Flex PCB wanneer:
- Uw behuizing gebogen of onregelmatig gevormd is — een star board past simpelweg niet
- U bewegende delen moet verbinden (scharnierende displays, robot-armen, medische instrumenten)
- Gewicht een kritische factor is — flex bespaart 60-80% versus star board + kabelboom
- U connector-verbindingen wilt elimineren — minder onderdelen = minder faalpunten
- EMI-shielding geïntegreerd moet worden in de board-structuur
Wees voorzichtig met Flex wanneer:
- Uw board puur vlak is en geen ruimtebeperking heeft — FR-4 is dan 3-5x goedkoper
- U zware componenten moet plaatsen (transformers, grote condensatoren) — flex kan dit niet mechanisch ondersteunen zonder stiffener
- U hoge stromen moet voeren (>5A per spoor) — koperdikte op flex is beperkt tot 2 oz
- Uw ontwerp 10+ lagen vereist — rigid-flex is dan een betere keuze dan pure flex
- U laag-volume prototype met snelle iteratie nodig heeft — flex tooling kost meer upfront
De kosten-realiteit die de meeste artikels niet noemen
Een vergelijking op board-niveau is misleidend. Ja, een flex PCB kost 3-8x meer per dm² dan een vergelijkbaar FR-4 board. Maar tel de totale assemblagekosten: een typisch ontwerp met 3 sub-PCBs verbonden door een kabelboom vereist 3 boards, 6 connectoren, een kabelboom, en montage-tijd voor alles. Vervang dat door één flex board en u elimineert connectoren, kabels, en assemblagetijd. In onze ervaring ligt het break-even punt rond 500 stuks voor eenvoudige ontwerpen en 200 stuks voor complexe multi-verbinding systemen.
— en dit is het deel dat de meeste guides niet noemen — de échte besparing zit in field failure reductie. Connectoren zijn verantwoordelijk voor 30-40% van elektronica-fouten in veldtoepassingen. Elimineer de connector, elimineer het faalpunt. Wij hebben klanten die hun warranty-claim rate met 60% zagen dalen na migratie van board-kabel-board naar een integrated flex design.
HET FLEX PCB PRODUCTIEPROCES
Flex PCB productie verschilt fundamenteel van starre PCB fabricage. De materialen zijn anders, de handling is anders, en de kwaliteitscriteria zijn anders. Hier is hoe wij het aanpakken — stap voor stap.
DFM Review & Stackup
Wij controleren uw ontwerp op buigstraal, coverlay-uitlijning, via-plaatsing in buigzones, en stiffener-locaties. De stackup wordt bepaald: adhesive-based of adhesive-less, kopergewicht per laag, PI-dikte. Dit is de stap waar wij de meeste ontwerpfouten vangen — gemiddeld 4.2 issues per tekening.
Imaging & Etching
Direct imaging op polyimide (geen film-masker) voor 0.075mm resolutie. Etching met gecontroleerde parameters — flex koper is dunner en etcht sneller dan FR-4, dus timing is kritiek. Wij monitoren etch-factor in real-time per paneel.
Laminatie & Via Formation
Voor multilayer flex: bonding onder vacuum bij 180°C, 300 PSI. Via-formation via laser drilling (CO₂ voor 0.1mm+ gaten, UV voor 0.05mm micro-via's). Desmear en plating tot 20μμ koper — IPC-6013 Class 3 eist dit minimum.
Coverlay Laminatie
Coverlay (PI + adhesive) wordt gestanst of ge-laserd voor openingen, dan gelamineerd op het board. Photo-imageable coverlay (PIC) voor pitch <0.5mm componenten. Dit is de stap die het meest fout gaat bij onervaren fabrikanten — coverlay misalignment veroorzaakt soldering shorts.
Stiffener & Afwerking
Stiffeners worden gelamineerd of met epoxy bevestigd. Oppervlakteafwerking aangebracht: ENIG (standaard), ENEPIG (voor wire bonding), hard gold (connector vingers, 30-50μ"). Selectieve afwerking is mogelijk — soldeermasker op stiffener zones, coverlay op flex zones.
Test & Inspectie
100% elektrische test (open/short) via flying probe of test fixture. AOI op sporen. Visuele inspectie per IPC-A-600. Bend-test op steekproef. Dimensionale controle op critical-to-function features. Certificaat van conformiteit bij elke levering.
VEELVOORKOMENDE FOUTEN IN FLEX PCB ONTWERP
Wij zien dezelfde fouten terugkeren in ongeveer 70% van de flex PCB tekeningen die wij reviewen. Hier zijn de top vijf — en hoe u ze voorkomt.
Via's in Buiggebied
Via's verzwakken het polyimide substraat en fungeren als stress-concentratiepunten. In een dynamisch buiggebied garanderen via's een vroegtijdige scheur — meestal binnen 1.000-5.000 cycli. Oplossing: houd via's minimaal 2mm buiten het buiggebied.
Rechte Hoeken in Sporen
90° hoeken in kopersporen op flex zijn een klassieke fout. De hoek creëert een stress-punt tijdens buigen. Wij adviseren altijd afgeronde hoeken (min. straal 0.5mm) of 45° afbrakingen. Dit is geen mythe — wij hebben het getest op onze bend-test rig.
Verkeerde Kopergewicht
1 oz koper op een dynamisch buiggebied? Dat gaat breken. Voor dynamische flex: ¼ oz (8.75μm) of maximaal ½ oz (17.5μm). Statische flex kan 1 oz aan. Het verschil in buigleven is dramatisch — ½ oz haalt 10x meer cycli dan 1 oz bij dezelfde buigstraal.
Soldeermasker op Flex
Soldeermasker (LPI) is stug en barst bij buigen. Op flex-gebieden MOET u coverlay gebruiken. Soldeermasker is alleen acceptabel op stiffener zones. Wij zien dit elke week — ontwerpers die hun flex board als "gewoon een dun FR-4" behandelen.
Onvoldoende Buigstraal
IPC-2223B specificeert >10x de totale dikte als buigstraal voor dynamische toepassingen. Voor een 0.2mm dik flex board betekent dat minimaal 2mm buigstraal. In de praktijk ontwerpen wij voor 6x — agressiever, maar getest en gevalideerd op onze productielijn.
Componenten op Buigzone
SMD componenten op een buiggebied? Alleen als u van plan bent om het board precies één keer te buigen en nooit meer. De soldeerverbinding fungeert als een star ankerpunt — het board buigt eromheen en de soldeerjoint kraakt. Stiffener toevoegen en de buigzone component-vrij houden.
TOEPASSINGSGEBIEDEN
Flex PCBs worden gebruikt in vrijwel elke industrie waar ruimte, gewicht of beweging een rol speelt. Hier zijn de sectoren waar wij de meeste ervaring hebben — met specifieke voorbeelden uit onze productie.
Medische Apparatuur
Endoscoop-handstukken, draagbare patiëntmonitors, chirurgische robots. ISO 13485 compliance, biocompatibele materialen, en miniaturisatie tot 0.075mm sporen. Wij produceren flex boards voor een klant die chirurgische instrumenten maakt — 4-laags, 50μm PI, met ENEPIG afwerking voor gold-wire bonding van sensor chips.
Automotive
Camera-modules, infotainment scharnierverbindingen, LiDAR units. IATF 16949 gecertificeerd, -40°C tot +125°C operationeel, vibration-tested. Onze automotive flex boards doorlopen 96 uur thermal cycling per AEC-Q200 voordat zij verzonden worden.
Lucht- en Ruimtevaart
Avionics displays, satelliet-zonnepanelen verbindingen, UAV besturing. AS9100D compliant, low-outgassing materialen per ASTM E595, radiation-resistant laminaten. Gewichtbesparing is hier niet optioneel — het is de reden dat flex wordt gekozen.
Consumentenelektronica
Vouwbare telefoons, laptop scharnieren, wearables, TWS earbuds. Hoge volume, agressieve prijs, en strakke tolerances. Wij produceren 50.000+ flex boards per maand voor consumenten-applicaties met een defect rate onder 0.05%.
Industrie & Robotica
Robot-arm verbindingen, CNC-besturing, industriële sensoren. Dynamische buiging tot 500.000 cycli, olie- en chemicaliënbestendig via Tefzel jacketing of conformal coating. De uitdaging hier is niet de buiging — het is de omgeving.
Telecommunicatie
5G antenna-modules, base station verbindingen, fiber-to-chip interconnects. Gecontroleerde impedantie (50Ω/100Ω差動), laag verlies materiaal (megtron6R equivalent), ENIG of ENEPIG afwerking. Signal integrity op flex is een specialiteit op zich.
Case Study: Medische Robotarm — Flex PCB Integratie
Challenge
Een medische device fabrikant had 6 starre sub-PCBs in een robotarm, verbonden door 4 kabelbomen met 12 connectoren. De arm moest 200.000+ buigcycli doorstaan. Field failure rate lag op 8.2% — bijna allemaal connector-gerelateerd. Ruimte was extreem beperkt: 12mm buigstraal in de elleboog-zones.
Solution
Wij ontwierpen een 4-laags rigid-flex PCB die de 6 sub-boards en 4 kabelbomen verving door één geïntegreerd board. Stackup: FR-4 stiffener zones (0.8mm) voor SMT-componenten, overgaand naar 50μm PI flex zones met ¼ oz koper. Buigzones component-vrij, via-vrij, met afgeronde sporen (R=1mm). Coverlay met ±0.1mm tolerantie. ENEPIG afwerking voor sensor wire bonding.
Results
Field failure rate gedaald van 8.2% naar 0.3% (96% reductie) na 18 maanden monitoring. Assemblagetijd met 45% verminderd — geen kabelboom-montage meer. Gewicht met 38% gereduceerd. Buigtest: 500.000+ cycli zonder scheur of impedantie-degradatie. Totale kosten per eenheid 22% lager bij 1.000 stuks volume ondanks hogere board-prijs.

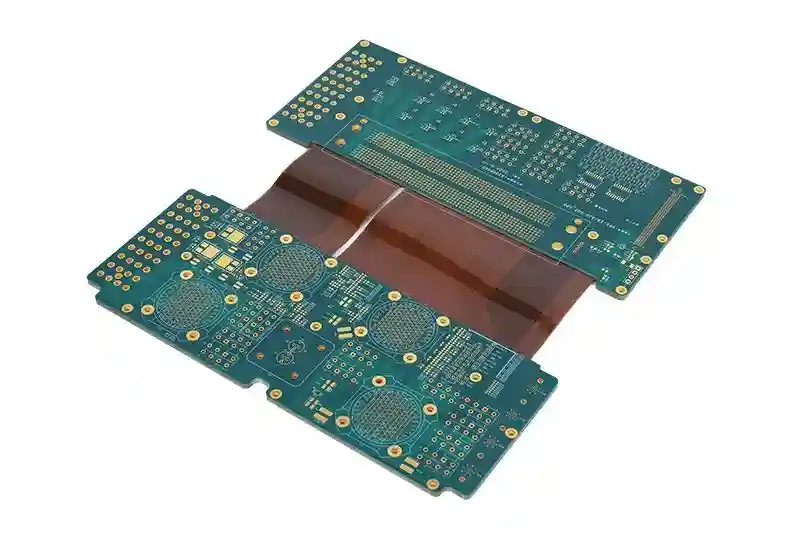

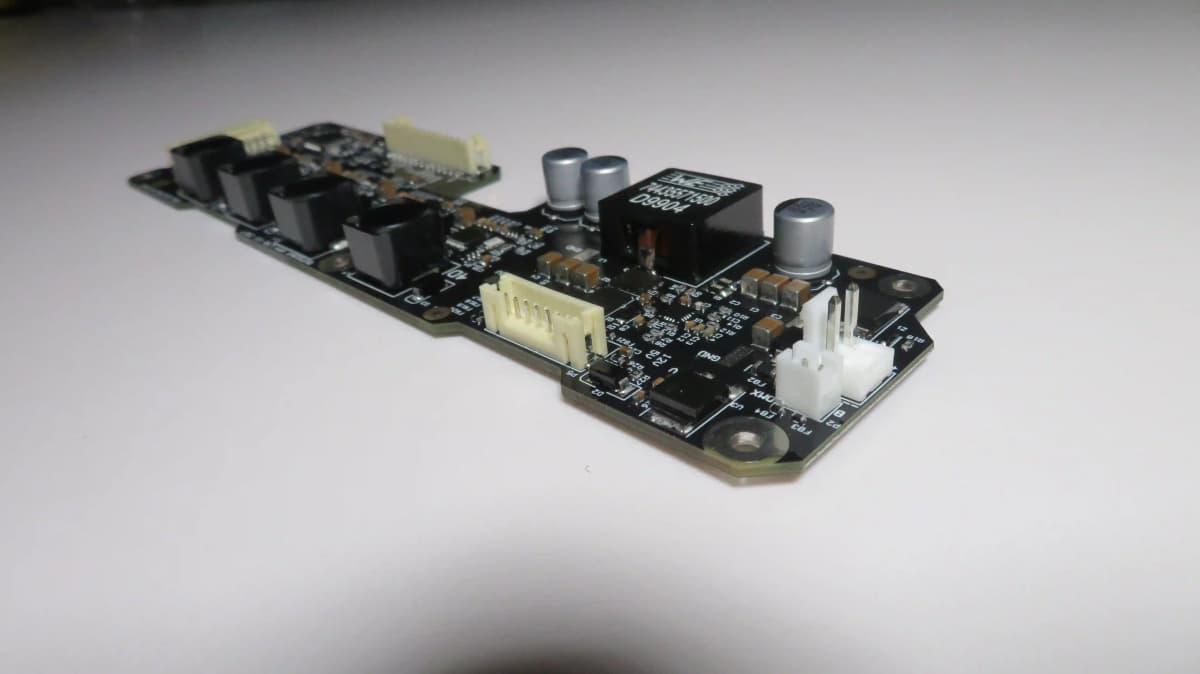

ONZE PRODUCTIEFACILITEIT
Onze flex PCB lijn is gebouwd rond één principe: consistentie. Elke stap — van imaging tot coverlay laminatie tot test — is gedocumenteerd, gecontroleerd en traceerbaar. Dat klinkt saai, maar saai is precies wat u wilt in PCB productie.
De lijn omvat direct imaging systemen (geen film-maskers die krimpen of verschuiven), vacuum laminatie persen voor coverlay en multilayer bonding, CO₂ en UV laser drills voor via-formation, en flying probe test systemen voor 100% elektrische verificatie. Onze AOI systemen zijn gekalibreerd voor flex-specifieke defecten — coverlay delaminatie, copper cracking, en adhesive squeeze-out.
Wij runnen een schone kamer (Class 10.000) voor flex productie. Waarom? Omdat stofdeeltjes tussen coverlay en koper een delaminatie-startpunt vormen dat pas na 10.000 buigcycli zichtbaar wordt. In een niet-schone omgeving produceert u boards die de eerste test passeren maar in het veld falen. (Ja, dit is het soort detail dat pas belangrijk wordt als u de rekening voor field failures krijgt.)
- ISO 9001:2015 en IATF 16949 gecertificeerd
- Class 10.000 schone kamer voor flex productie
- Maandelijkse capaciteit: 200.000 dm² flex PCB
- Volledige traceerbaarheid: materiaal-batch tot eindproduct
DUITSE IOT-OEM: VAN COMPONENT NAAR ASSEMBLAGE
Uitbreiding Naar PCB & Box-Build Voor IoT
Situatie: Na een succesvolle eerste order voor wiring harness-onderdelen wilde de leverancier de relatie uitbreiden met een Duitse technologie-OEM die de productiefaciliteit bezocht.
Uitdaging: De klant kocht aanvankelijk alleen passieve componenten en connectoren, maar het product vereiste inherent PCB- en box-build assemblage - een nog onbenutte servicekans.
Oplossing: Tijdens post-order opvolging en een face-to-face meeting bij het klantbezoek aan China werden de PCB-assemblage- en box-build-mogelijkheden geintroduceerd met geintegreerde oplossingen voor toekomstige projecten.
Resultaat: Fundament gelegd voor uitbreiding van scope - van componentinkoop naar volledige electronic manufacturing services (EMS) - met de klant gemobiliseerd voor 2026-projecten.
- Client visit to China facility (Oct 20-24)
- Service expansion from components to PCB/Assembly
Veelgestelde Vragen over Flex PCB Productie
Wat kost een flexibele printplaat prototype?
Een flex PCB prototype (1-laags, 100x100mm) start vanaf €45 voor 5 stuks met een levertijd van 5 werkdagen. Meerlaags flex (4-8 lagen) ligt tussen €180-€450 voor dezelfde hoeveelheid. Prijzen zijn afhankelijk van laagdikte, materiaalkeuze (PI vs PET) en of u coverlay of soldeermasker nodig hebt.
Wat is het verschil tussen flex en rigid-flex PCB?
Een flex PCB is volledig buigzaam en bestaat uit polyimide film met koperlagen — ideaal voor dynamische buigtoepassingen. Een rigid-flex PCB combineert starre FR-4 secties met flexibele polyimide secties in één board, wat connector-kabel-board verbindingen overbodig maakt. Rigid-flex is duurder (2-4x) maar reduceert assemblagetijd en gewicht aanzienlijk.
Hoe vaak kan een flex PCB gebogen worden?
Dit hangt af van het buigtype. Voor statische buiging (één keer installeren) is 1-10 cycli normaal — het board behoudt zijn vorm. Voor dynamische buiging (herhaaldelijk bewegen) ontwerpen wij volgens IPC-2223B: met straal >10x de dikte en single-sided copper in het buiggebied bereiken wij 100.000+ cycli. Onze testdata toont 500.000 cycli voor 25μm polyimide met ½ oz koper bij een buigstraal van 3mm.
Welke bestanden heb ik nodig voor flex PCB productie?
U hebt nodig: Gerber-bestanden (alle lagen inclusief coverlay), drill file (met via-formaten), een bend-area aanduiding op de mechanical layer, en een BOM voor assemblage. Voor rigid-flex: een stackup-definitie per zone. Wij adviseren ook een .STEP 3D-model voor DFM-controle op buiggebieden en behuizing-clearance.
Welke certificeringen heeft uw flex PCB productie?
Onze productiefaciliteit is ISO 9001:2015 en IATF 16949 gecertificeerd. Flex PCBs worden geproduceerd volgens IPC-6013 (flexible base dielectrics) en geïnspecteerd volgens IPC-A-600. Voor medische toepassingen voldoen wij aan ISO 13485, voor luchtvaart aan AS9100D. UL 94V-0 classificatie is standaard voor alle polyimide laminaten.
Wat is de minimum lijnbreedte en spacing voor flex PCB?
Onze minimum lijnbreedte is 0.075mm (3 mil) en spacing 0.075mm voor 1-2 laags flex. Voor 4+ lagen hanteren wij 0.1mm als praktisch minimum om yield te waarborgen. Via-diameter minimaal 0.2mm met 0.4mm land. Deze toleranties zijn haalbaar met direct imaging op polyimide — geen film-masker nodig.
Kan ik flex PCB assemblage bestellen bij u?
Ja. Wij bieden turnkey flex PCB assemblage inclusief componenten sourcing, SMD- en THT-plaatsing, en 100% elektrische test. Voor flex assemblage gebruiken wij lage-temperatuur soldeerprofielen (max 245°C) om polyimide degradatie te voorkomen. Componenten op buiggebieden vermijden wij — of wij versterken het gebied met stiffener. MOQ: 5 stuks prototype, 100 stuks productie.
