PCB STENCIL SERVICE VOOR SMT
Lasergesneden soldeerpastastencils voor snelle NPI, prototypes en stabiele serieproductie
Een PCB-stencildienst levert meer dan alleen een lasergesneden RVS-plaat. Voor betrouwbare SMT-assemblage moeten aperturen, reducties, fiducials, gereedschapsgaten en pasta-afgifte zijn afgestemd op uw landpatronen, componentmix en reflowdoel. PCB Assemblage levert SMT-stencils met en zonder frame, met een technische beoordeling van Gerber- en pastalagen, inclusief advies voor fine-pitch-IC’s, QFN, BGA, step-up- of step-downgebieden en productie van prototype tot serie.
Vrijblijvende aanvraag
Certificaten per scope
Prototypes en kleine series
Voordelen
WAAROM PCB STENCIL SERVICE?
1
Betere Paste Depositie
Stencilopeningen worden afgestemd op aperture ratio, area ratio en componentgeometrie om bridging, insufficiënt soldeer en tombstoning te beperken
2
Sneller Van Gerber Naar Build
Geschikt voor NPI, proefseries en spoedproducties waarbij stencil, paste type en assemblageplanning in één traject worden afgestemd
3
Ondersteunt Fine-Pitch SMT
Geschikt voor 0201/01005, QFN, LGA, µBGA en mixed-tech boards met selectieve reducties, home plate vormen en lokale optimalisatie
4
Schaalbaar Naar Serie
Dezelfde stencilstrategie kan worden overgenomen in terugkerende productie met procescontrole, revisiebeheer en herbestellingen per PCB revisie
Technische Specificaties
Stencil TypeLaser-cut stainless steel, electro-polished, nano-coating optioneel
Materiaal Dikte80µm, 100µm, 120µm, 130µm, 150µm, 180µm en step stencil op aanvraag
FormaatFrameless foils en framed stencils voor standaard SMT printers
Data-inputGerber paste layers, centroid, stackup-notes en assemblagevereisten aanbevolen
Aperture EngineeringReducties, rounded corners, home plate, window pane en via-in-pad review
Component Ondersteuning01005, 0201, QFN, LGA, CSP, BGA, connectoren en mixed-tech assemblies
Registratie FeaturesTooling holes, fiducials, board support en custom panel references
Printer CompatibiliteitPrototype handprinter, semi-auto en inline SMT stencilprinters
LevertijdVaak 24-48 uur voor standaard SMT stencils; spoed afhankelijk van formaat en review
ProcescombinatieStencil + SMT assemblage + AOI/SPI + reflow in één supply chain mogelijk
TYPISCHE TOEPASSINGEN
NPI- en prototype builds met snelle stencilvrijgave
Fine-pitch IC boards met kritische paste-volume controle
BGA, QFN en LGA assemblages waar aperture-optimalisatie yield bepaalt
LED, automotive en industriële SMT boards met mixed component heights
Consignment of turnkey assemblageprojecten waar stencil en paste samen moeten kloppen
Serieproductie met vaste stencilrevisies per PCB ECO of panelvariant
Technische Referenties Voor SMT Stencils
Stencilprestaties hangen samen met SMT-procescontrole, soldeerpasta-gedrag en acceptatieregels. Daarom koppelen wij stencilengineering aan erkende achtergrondbronnen voor assemblage en kwaliteitsborging.
VEELGESTELDE VRAGEN
Wanneer heeft u een aparte PCB stencil service nodig?
Wanneer uw SMT build gevoelig is voor paste-volume, fine-pitch componenten of snelle NPI-cycli, is een apart beoordeelde stencilservice zinvol. Zo wordt niet alleen het staal gesneden, maar ook uw paste layer technisch beoordeeld op maakbaarheid en yield.
Welke stencil dikte is gebruikelijk voor SMT assemblage?
Voor veel standaard SMT builds wordt 100µm tot 130µm gebruikt. Dunnere stencils helpen bij fine-pitch componenten en 01005, terwijl dikkere of stepped stencils nuttig kunnen zijn voor grotere pads, powercomponenten of mixed-tech boards met uiteenlopende paste-volumes.
Kunt u stenciladvies combineren met assemblage?
Ja. Dat is vaak de beste aanpak, omdat stencilontwerp, soldeerpasta, printerinstellingen, SPI/AOI feedback en reflowprofiel direct op elkaar inwerken. Daardoor worden aperture-aanpassingen sneller gevalideerd en is de kans op herwerk kleiner.
Ondersteunt deze service ook framed en frameless stencils?
Ja. Wij leveren zowel frameless foil stencils voor prototype-opstellingen als framed stencils voor terugkerende serieproductie en inline printers. De keuze hangt af van uw printertype, volume en wisselfrequentie.
Gerelateerde Diensten
Snelle Offerte
Stuur uw specificaties; u ontvangt op werkdagen een reactie. Prijs en doorlooptijd worden per offerte bevestigd.
Technische Vragen?
Onze ingenieurs helpen u graag met DFM advies en technische ondersteuning.
Heeft u boards met BGA-, SMT- of ECO-afwijkingen? Bekijk onze PCB rework en repair services voordat u een volledige rebuild plant.
Onze Werkwijze
WAAROM KLANTEN ONS KIEZEN
DFM
Review vooraf
Snel
Prototypedoorlooptijd
1+
Prototype & serie
Werkdag
Reactie
Productietoewijzing
Productie wordt per project toegewezen aan een benoemde groepsfaciliteit of productiepartner.
Gratis DFM Review
Ontwerpoptimalisatie inbegrepen. Wij helpen kosten besparen zonder kwaliteitsverlies.
IP Bescherming
Vraag eerst een NDA aan; deel vertrouwelijke bestanden pas na wederzijdse ondertekening.

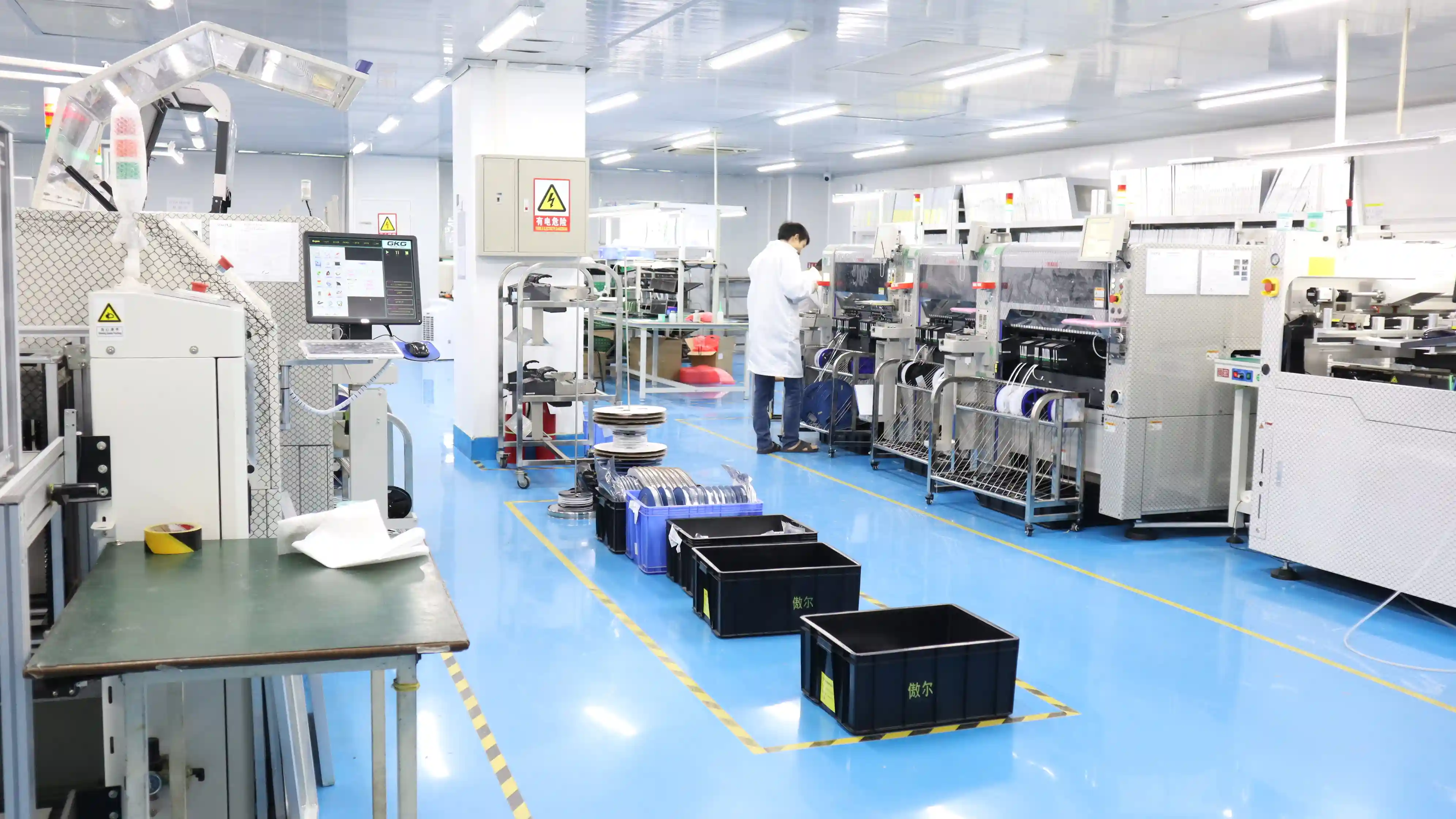

SMT-productie in Shenzhen
